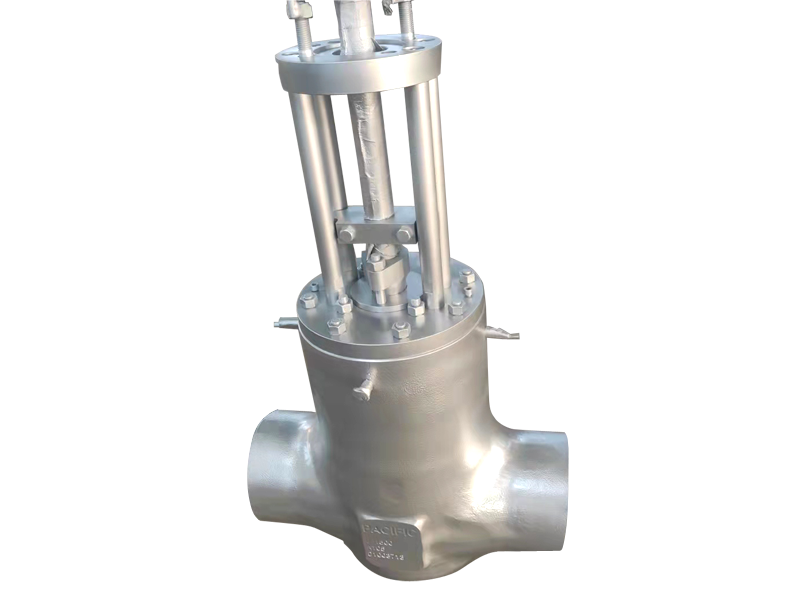

楔式闸阀
楔式闸阀

标准

制造与验收按 ASME16.34-API600
对焊端尺寸按 ASME B16.25
法兰尺寸按 ASME B16.5
结构长度按 ASME16,10
门的检查和试验按API598
说明:法兰端尺寸、结构长度、制造与验收也可按用户要求进行
※尺寸不符合 ASME B16.10

说明

高温高压楔式闸阀中腔设计采用压力自密封结构,内压越高密封性能越好,因此被广泛应用在高温高压领域。
内压密封阀盖的密封采用高密度石墨垫圏来代替传统的软鉄垫圏,以适应高温和频繁温度循环变化的场合。阀盖上设有圆锥型的上密封结构,可以在全开状态下为阀门提供紧固的密封。
闸板密封面与阀座密封面堆焊不同的司太立,使其具有一定的硬度差,提高了高温工况下密封面抗擦伤、抗附着及耐磨损能力。为了保护阀门因过压而造成的损坏,可根据需要在相应部位引入力泄放装置。
根据不同的压力和规格配置了不同的驱动方式,也可根据客户要求,给阀门配置其要求的驱动方式。

壳体材料:A105(WCB) WB36  F11(WC6)F22(WC9)  F91(C12A)  F92等


性能与特点

阀盖设计采用压力自密封结构,以适应高温高压的工况要求
压力损失小
密封面损小,使用命长
采用楔式弹性板结构,结构简单,密封性能安全可靠
抗高温蠕变设计
低成本维护,在修理和更换琴件时容易拆卸
